※また水中ウォールソーは、発電機・油圧ユニット・カッター本体での施工が可能で、小規模設備で機動性に富んでいるところも特徴のひとつです
※また水中ウォールソーは、発電機・油圧ユニット・カッター本体での施工が可能で、小規模設備で機動性に富んでいるところも特徴のひとつです

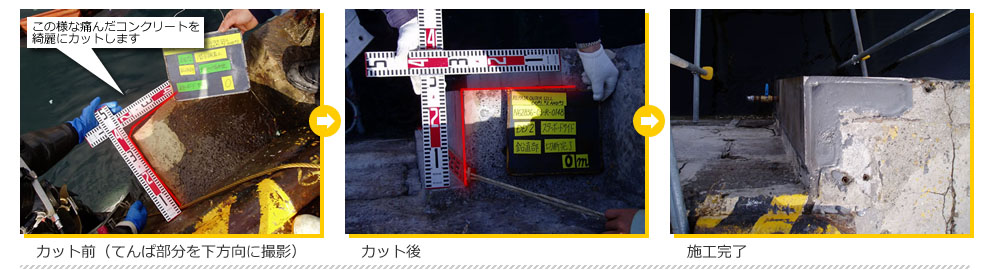

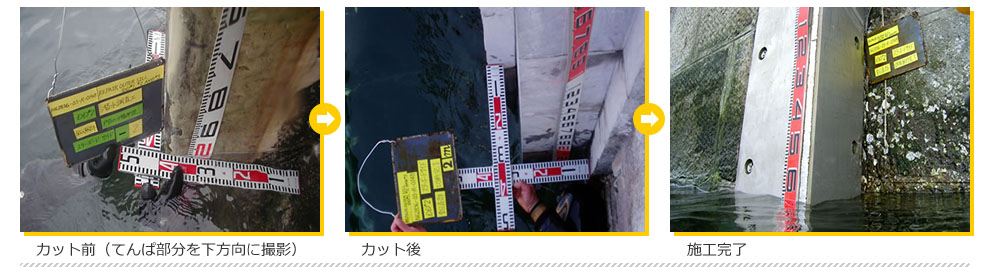

水中ウォールソー、地上でのカット例
水中ウォールソー、水上でのカット例
水中ウォールソー、水中でのカット例

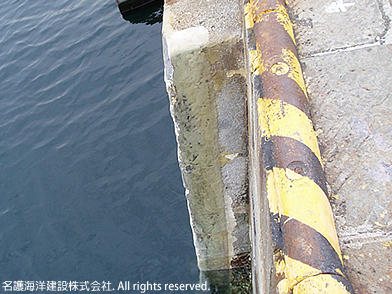

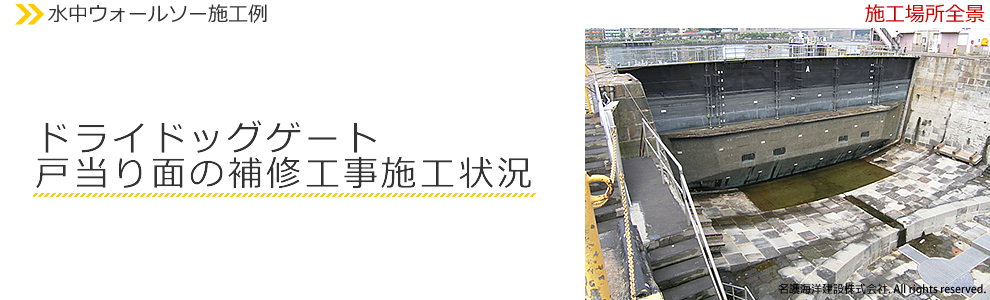

1. 施工箇所
戸当たり面施行前

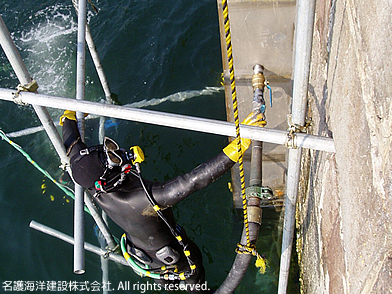

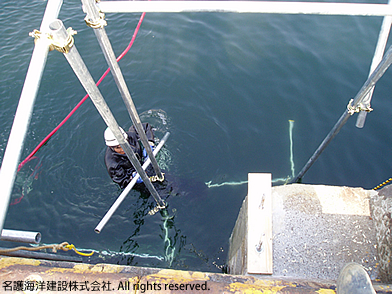

2. 施工箇所に足場を組みます。

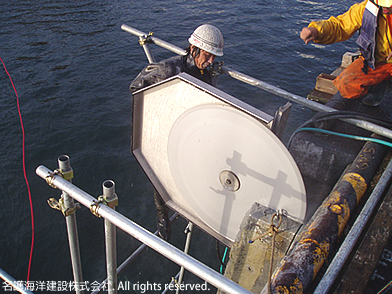

3. 切断
マーキングした後に正確にカットしていきます。

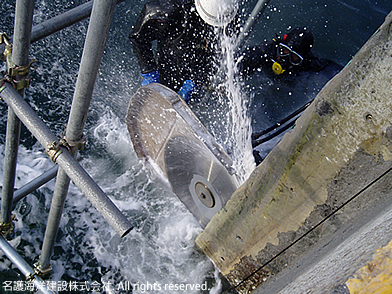

4. 水面上の切断
切断条件に合わせて数種類のブレードを使い分けます。

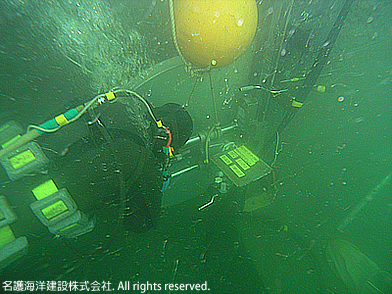

5. 水中切断
鉛直方向にカットをしています。
上方のオレンジ色のブイは浮力調整用です。

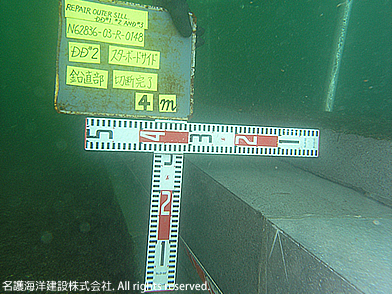

6. 切断完了
きれいに、滑らかにカットされている様子が確認できます。
7. 水中底部（水平方向）
水中部も気中と同様にカットできます。

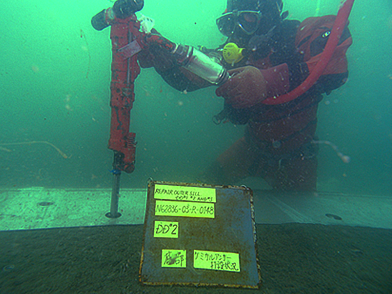

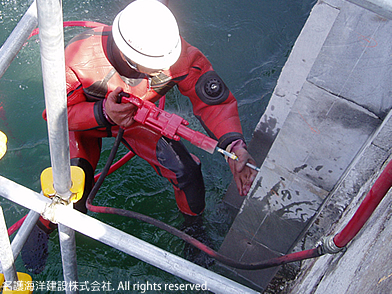

8. カットを施した面に、穿孔ドリルで穴を開けます。

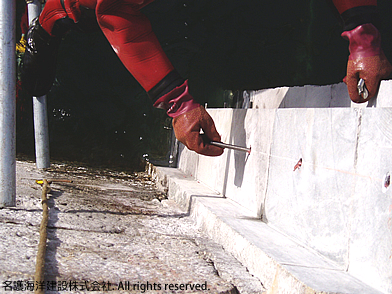

9. ボルトを埋め込んでいます。
(固定は接着系エポキシ樹脂で行います。）

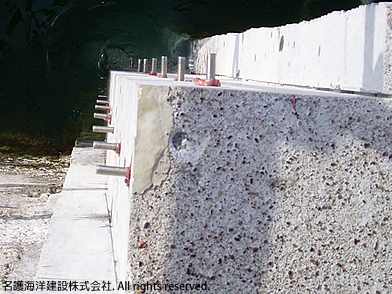

10. ボルト取り付け完了。

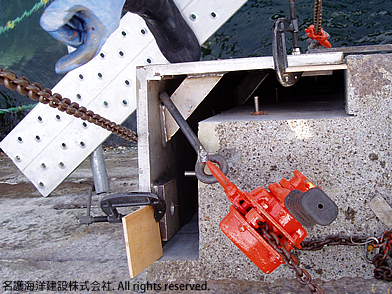

11. ステンレス鋼板の設置。
12. ステンレス鋼板をケミカルアンカーで固定します。（水中底部）

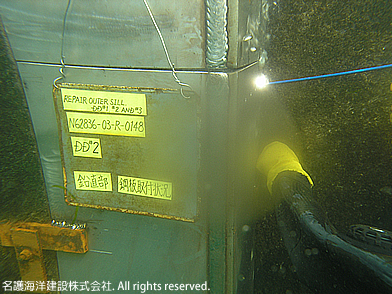

13. 必要に応じて水中溶接を施します。
14. ステンレス鋼板取付完了。（気中鉛直部）

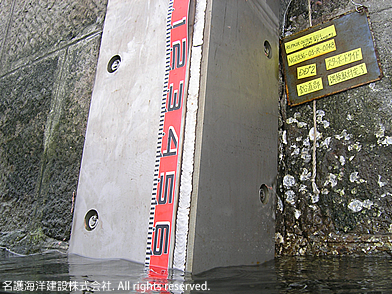

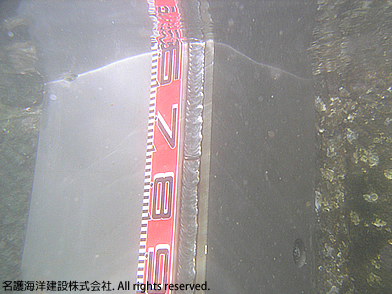

15. ステンレス鋼板取付完了。（水中鉛直部）

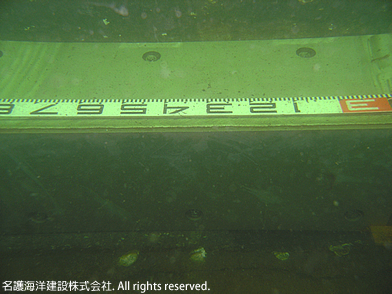

16. ステンレス鋼板取付完了。（水中底部）

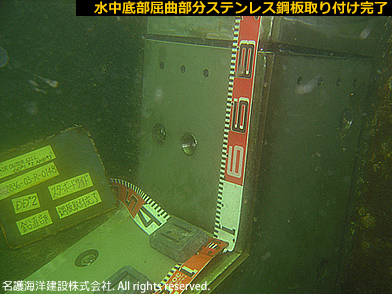

17. ステンレス鋼板取り付け完了。（水中底部屈曲部分）

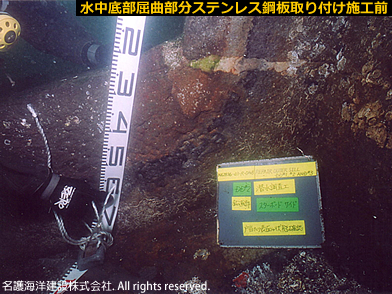

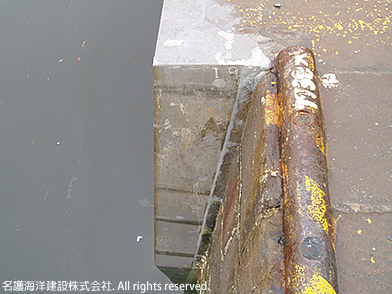

18. 施工前

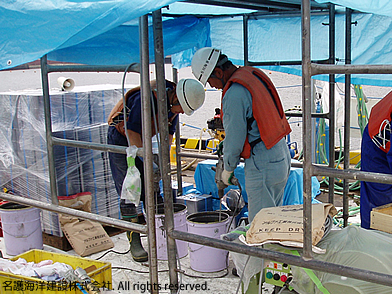

19. ステンレス鋼板内に注入する特殊エポキシグラウトを骨材と混合しています。

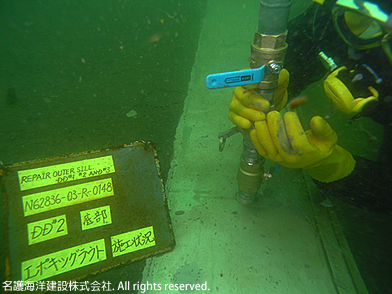

20. 鋼板内に特殊エポキシグラウトを注入しています。（水中底部）
21. 特殊エポキシグラウト注入。（気中部）

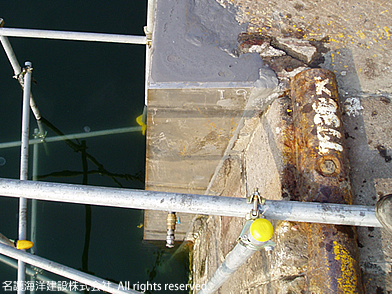

22. 特殊エポキシグラウト注入完了。
23. 施工完了。

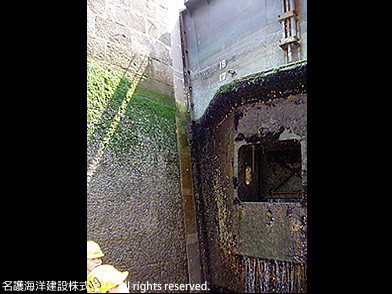

24. ゲート設置状況
（施工完了後、漏水の有無を確認します。）
